(A型)CTA数控管道定长高速切断坡口一体机加工

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品标签 坡口机 管道坡口机 坡口机设备 坡口加工设备 数控管道坡口机 数控坡口机 管道切断 管道切断坡口机 切割机 管道切割机 切割坡口机 管道切割坡口机 自动切割机 管道自动切割机 数控切割机 高速管道坡口机 高效切断坡口机 管道预制 管道预制生产线 高速管道坡口 产品描述

型号规格

CTA-6A/12A/16A,适用管径规格分别为φ34-168/φ48-325/φ108-426mm;


设备简介

CTA系列数控管道切断坡口加工中心是新一代用于管道预制的高速切断坡口加工设备,采用管材夹紧不动,一次进刀同时完成管道切断和两道坡口加工成型;刀盘的转动由阿基米德螺旋盘驱动。

该CTA管道高速切断坡口机即适合于单机使用,又适合于工厂化管道预制生产线在线使用。

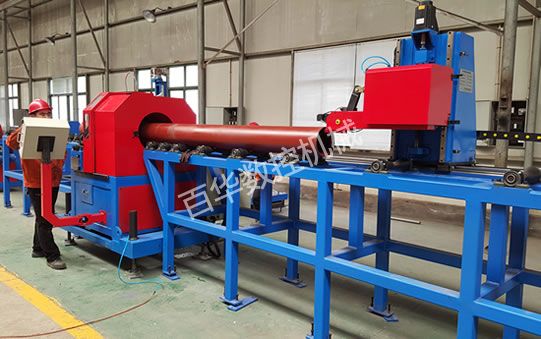

(A型)CTA数控管道定长切断坡口一体机加工

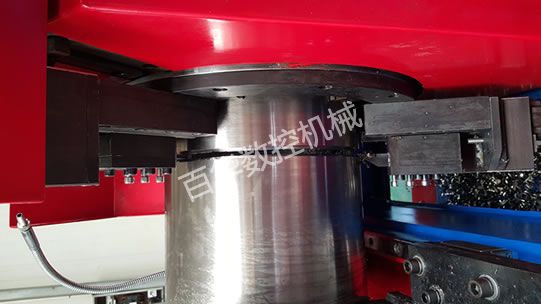

(A型)CTA数控管道定长切断坡口一体机加工

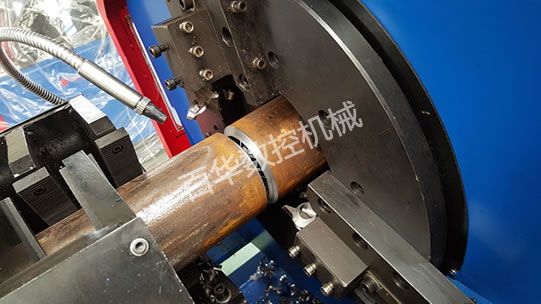

(A型)CTA数控管道定长切断坡口一体机加工



可选配置

CTA数控管道切断坡口加工中心(A型)

PPDS数控定长系统

ACS管子输送辊道(分输入和输出辊道)

自动上下料系统(含分料机及翻料机)

成品管段自动喷码系统

原材料放管架及成品放管架

注:采用模块化设计,以上配置均可根据实际生产需要进行选择或根据要求进行设计;


(A型)CTA数控管道定长切断坡口一体机加工

(A型)CTA数控管道定长切断坡口一体机加工





主机参数

           型 号

参  数

CTA-6A

 CTA-12A

CTA-16A

加工范围

φ34-168(δ2-30mm)

φ48-325(δ2-30mm)

φ108-426(δ2-20mm)

主电机功率

4.0KW

5.5KW

7.5KW

伺服进刀电机功率

400W

400W

400W

刀盘转速

55rpm

50rpm

50rpm

加工进刀量

1-6mm/min

进退刀方式

数控控制自动进刀,快速退刀

管材夹紧方式

电动或液压可选

     加工刀具数量

2把或3把

加工坡口型式

V型/U型/双V型

主机升降方式

重载四工位电动升降系统

适用材质

碳钢、合金钢、不锈钢、低温钢、耐热钢等




联系咨询价格
