(C型)CTA数控管道高速切断切割坡口加工设备

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品标签 坡口机 管道坡口机 坡口机设备 坡口加工设备 数控管道坡口机 数控坡口机 管道切断 管道切断坡口机 切割机 管道切割机 切割坡口机 管道切割坡口机 自动切割机 管道自动切割机 数控切割机 高速管道坡口机 高效切断坡口机 管道预制 管道预制生产线 高速管道坡口 产品描述

型号规格

CTA-12C/16C,适用管径规格分别为φ48-325/φ108-426mm,C型为高速型,刀盘转速可达150r/min,配套相关辅机组成切断坡口生产线,用于工厂化管道预制的在线高速加工;

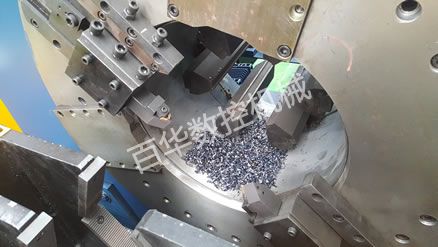

CTA数控管道切断坡口加工设备(C型)


CTA数控管道切断坡口加工设备(C型)


CTA数控管道切断坡口加工设备(C型)


CTA数控管道切断坡口加工设备(C型)


核心技术

²  刀盘的转动和进刀由阿基米德螺旋盘驱动,该技术是百华专有技术。

²  可一次性批量输入预加工的多组管材参数,根据加工顺序进行有序加工;

²  具有加工参数存储功能,可对合适的加工参数进行系统存储,再次加工同种管材可直接调用加工程序,真正实现一键式傻瓜操作模式;

²  刀盘回转由大功率电机驱动,刀盘最大转速可达150r/min,最大进刀量可达12mm/min,是目前国内较为先进和高效的管材切断、坡口加工设备。



*注:采用模块化设计,根据不同项目需求可增配喷码系统、液压系统、短管回收箱、短管机械手等,并可和其他组焊设备连线使用;

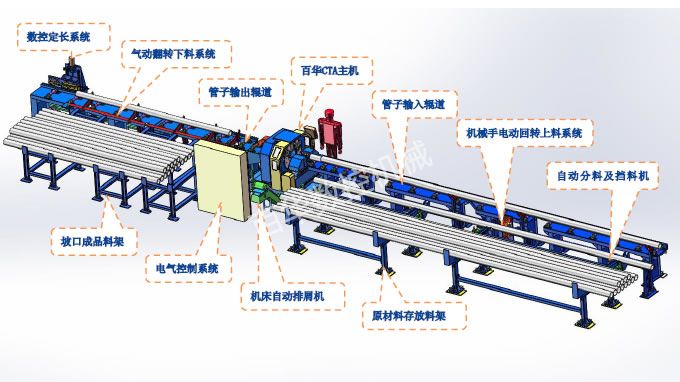

数控系统结构标注:数控定长系统,气动翻转下料系统,管子输出辊道,百华CTA主机,管子输入辊道,机械手动电动回转上料系统,自动分料及燃料机,坡口成品料架,电气控制系统,机床自动排屑机,原材料存放料架

(C型)CTA数控管道切断坡口加工设备 结构标注


主机参数

                型 号

参  数

 CTA-12C

CTA-16C

加工范围

φ48-325(δ3-20mm)

φ108-426(δ3-20mm)

主电机功率

22.0KW

30.0KW

伺服进刀电机功率

1500W

1500W

刀盘额定转速

120rpm

100rpm

加工进刀量

1-12mm/min

进退刀方式

数控控制自动进刀,快速退刀

管材夹紧方式

电动或液压可选

加工刀具数量

2把或4把

加工坡口型式

V型/U型/双V型

主机升降方式

重载四工位电动升降系统

适用材质

碳钢、合金钢、不锈钢、低温钢、耐热钢等
