PBM大管径管道坡口机加工设备

《产品质量保证及售后服务说明》 | 《企业资质》 联系咨询价格 产品标签 坡口机 管道坡口机 坡口机设备 坡口加工设备 大管坡口加工 大管径坡口机 产品描述

设备用途

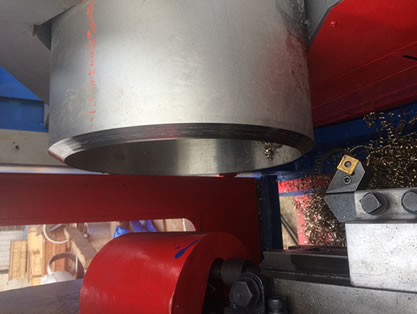

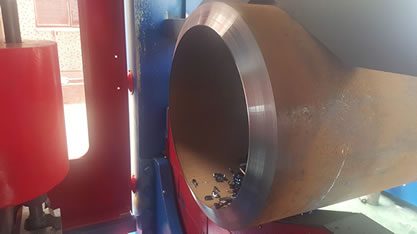

该管道坡口机适用于石油、化工、电力、船舶等行业管子端面的坡口加工,可满足U、X、V、双V型等各种形式内外坡口的加工,并可用于钢管内壁镗孔,加工效率高、加工精度可控、使用便捷,是管材加工的理想装备。



PBM大管径管道坡口机加工设备


PBM大管径管道坡口机加工设备


PBM大管径管道坡口机加工设备


PBM大管径管道坡口机加工设备




技术参数:

        型    号

参数

PBM -24

PBM -32

PBM -40

PBM -48

加工管径mm

Ф114-630

Ф219-830

Ф325-1016

Ф400-1220

加工壁厚mm

6-180

10-150

10-150

10-150

主轴转速rpm

34~304九档

34~304九档

34~304九档

34~304九档

动力头功率KW

7.5

7.5

11

11

轴向进给功率KW

1.5

1.5

1.5

1.5

径向进刀量mm/r

0.10—0.18

0.10—0.18

0.10—0.18

0.10—0.18

单刀切削宽度mm

3-8

3-8

3-8

3-8

机床重量T

5

6

8

11

夹紧方式

上下电动\液压夹紧

上下电动\液压夹紧

上下电动\液压夹紧

上下电动\液压夹紧

机床中心高mm

1100

1100

1100

1360

外形尺寸mm

2020×1500×1950

2900×1700×2400

2400×2050×2950

2890×2400×3300

适用材质

碳钢、合金钢、不锈钢、低温钢、双相不锈钢、镍基合金等

坡口形式及角度

V、双V、U、X及内坡口、内镗孔等各种形式,坡口角度0~37.5°可调

加工精度

坡口同心度≤0.5mm,垂直度≤1mm,表面粗糙度Ra≦3.2um

坡口效率

≤5Min/道口(DN400 SCH40)

进刀方式

径向电动差动进刀或轴向自动电动进刀

退刀方式

径向自动电动退刀或轴向自动电动退刀

托架系统

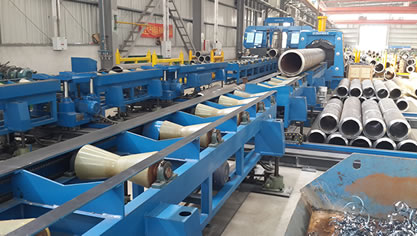

标配管子升降托架1个,可选配自动升降输送辊道、自动上下料系统及料架等

输入电源

AC 380V  Hz50
